线性输出特性

高测量精度

最小线性偏差

高长期稳定性

无滞后输出信号

最小零点漂移

集成传感器电子元件

低功耗

多种输出信号选项

不受环境电磁场干扰

无机械活动部件，抗冲击

完全密封

传感器在壳体内与测量点电气隔离——无需接地

通过夹紧环实现360°零点调节

描述

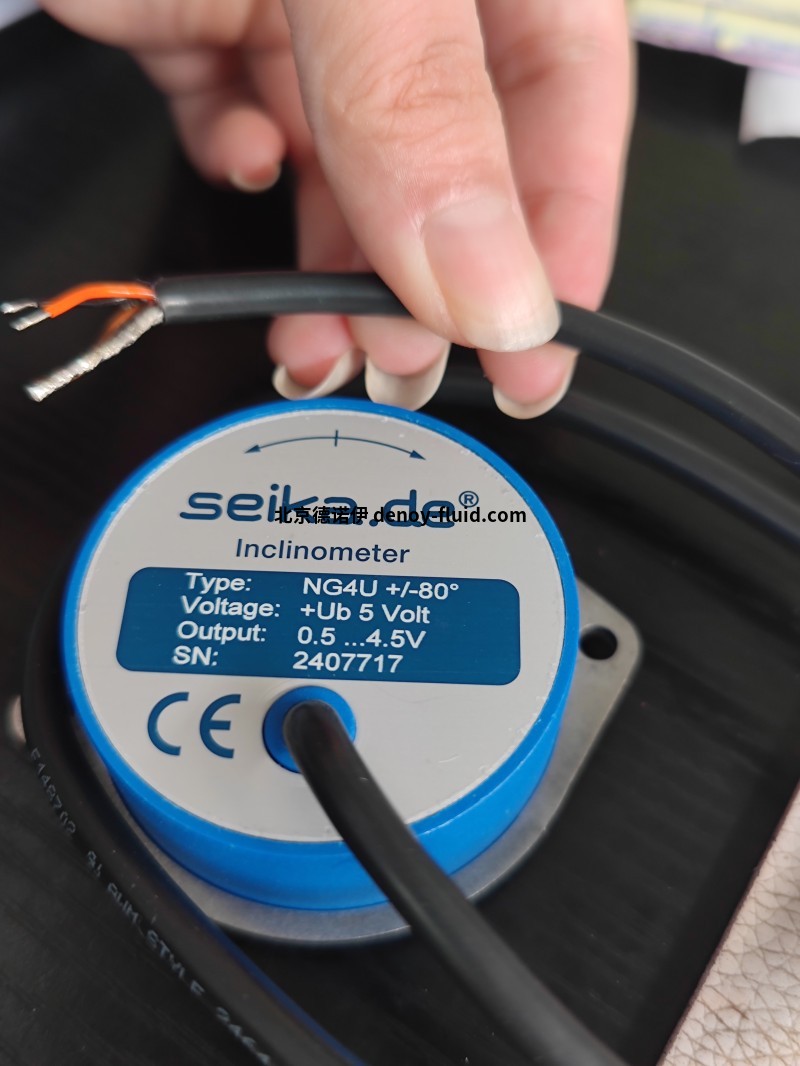

NG2、NG3和NG4为电容式液体倾角仪，内置传感器电子元件，采用模拟直流输出设计。传感器电子元件功耗极低，配合电容式初级变压器，具备高精度与长期稳定性。

该测量技术使被测角度与输出信号呈线性关系。测定角度不受当地重力加速度影响，无论在欧洲、澳大利亚、珠穆朗玛峰或月球表面，均能准确测量倾角。



应用领域



NG2、NG3和NG4倾角仪适用于需要高测量精度、低线性偏差及高长期稳定性的应用场景，尤其适用于较大倾角范围的测量。典型应用领域包括：建筑工程、采矿业、车辆、航空器、船舶、运输与输送系统、过程控制以及安全工程。



测量范围    ±10度     ±30度     ±80度

分辨率    <0.001度     <0.003度     <0.01度

线性偏差    <测量范围的0.1%

横向灵敏度    45°倾斜时<0.5%

建立时间    约0.3秒

机械过载承受能力     10 000 g（约100 000 m/s²）

供电电压UbN（稳压）     5V

允许供电电压范围Ubz     3V ... 6V

Ub=5V时电流消耗     约1mA

防护等级    IP65

工作温度    -40°C ... +85°C

存储温度    -45°C ... +90°C

重量（不含夹紧环及电缆）    约110克

电气连接    0.5米屏蔽电缆 Ø 4.6毫米

模拟直流输出参数（UbN=5伏特）



灵敏度    约10mV/度    约7mV/度    约4.5mV/度

灵敏度温度漂移    <-0.12%/K

零点温度漂移     <0.01mV/K

Ub=5V时零点偏移     (2.5±0.1)伏特 - 通常：0.5Ub±4%

输出阻抗    10千欧姆
